环缝自动焊机工作原理与焊接方法-美焊科技

返回列表 来源: 美焊科技 发布日期: 2021.05.21

0012

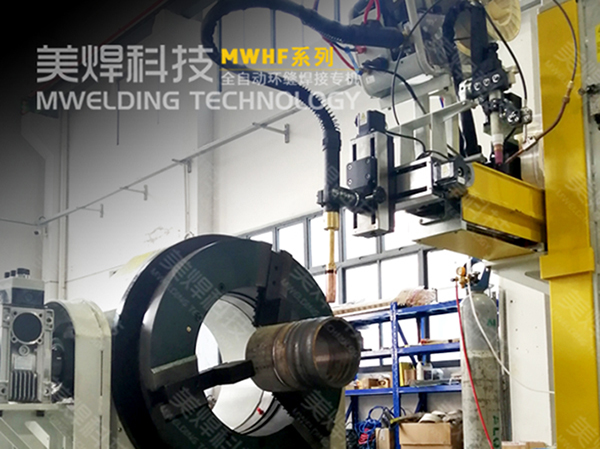

环缝焊机是一种能完成各种圆形、环形焊缝焊接的一种自动化焊接设备,搭配 TIG氩弧焊、 MIG/MAG 熔化级气体保护焊、等离子焊等不同焊接形式,实现高品质高效率焊接,被广泛应用于管道阀门、管件法兰、液压设备、锅炉、汽摩配件,仪器仪表、工程机械等加工制造领域。根据焊接需求的不同,环缝焊机结构可分为:立式环缝自动焊机、卧式环缝自动焊机、焊接变位机、 焊接操作机 等。

20210520-1

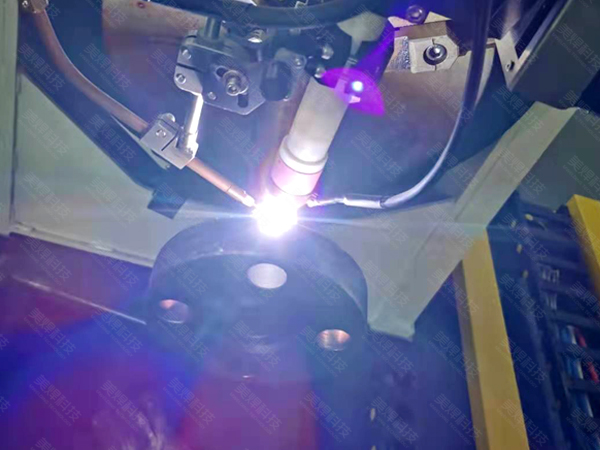

环缝自动焊机构成可分为机械构件和控制系统两大部分,机械构件包括定位夹紧装置、驱动装置和焊接装置。控制系统包括主控部分、驱动部分、操作系统部分、辅助控制部分等。通过采用 PLC 工业处理器、光耦、电子感应传感器来实现焊接过程的自动化控制,通过步进电机、气动控制等驱动装置来完成机械动作执行;

20210520-2

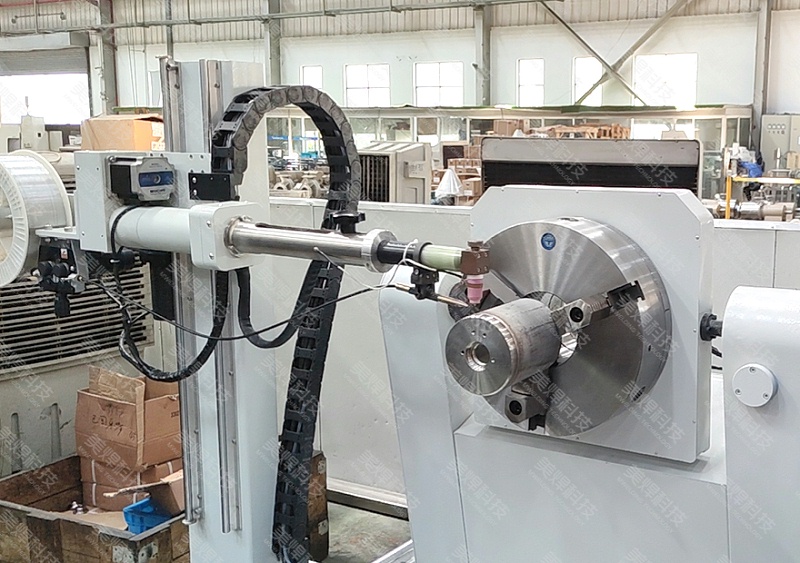

一款合适的环缝焊接设备能有效提高焊接作业质量与生产效率,大大降低作业返工和人力成本,为您的生产降本增效。美焊MWHF系列全自动环缝焊接机是碳钢、不锈钢、高温合金、钛合金纵缝薄板焊接的主要工艺装备,采用 TIG 焊枪焊接满足焊接工艺要求,可实施全自动管管焊、全自动管板焊、全自动管与法兰之间的焊接等。同时设备可根据客户生产工艺需求,定制一对一灵活高效的焊接技术方案,多工位、加长版等;

产品适用范围:长度12.5m以内的直管子;管直径20mm-400mm

焊接类型:管管焊接、管三通焊接、管法兰焊接;

焊接电源可选配:奥地利-Fronius、德国-EWM、日本-Panasonic

主控系统可选配:日本-Mitsubishi、德国-BECKHOFF

20210406-31

        美焊MWHF系列全自动环缝焊接机产品优势:

1. 产品配备高速油压动力夹头,工件取卸快捷,操作方便;

2. 产品按工艺要求采用多种控制输出信号选择和输出接口;

3. 配置循环水冷系统,可持续工作时间长;

4. 完善气体保护系统,确保焊接过程对熔池形成良好保护;

5. 整机采用快速装拆模块化设计,方便维护和安装;

6. 产品具有抗干扰强、可靠性高、调速稳定等特点;

设备采用不锈钢架结构件,能满足整机承重的要求。外形整体设计轻盈小巧,安装快捷方便实用,便于后续的维修与保养。焊机电机与焊机控制系统均采用进口设备与软件,一对一焊接定制技术方案,加之完善的全流程技术服务,让您后续无忧。

001lk

美焊科技管焊设备产品及服务历经数十年市场检验,获得客户一致好评!客户的满意就是对我们最大的支持!美焊感谢您的信赖,并竭诚为您提供服务!

更多自动化管管焊机、自动化管板焊机、自动化环缝焊接专机、热丝堆焊系统、等离子自动焊接设备等产品及服务,欢迎致电:18918961606或查询上海美焊官方网站:https://www.mwelding.com.cn
