天然气-压缩气体管道全自动焊接

返回列表 来源: 美焊科技 发布日期: 2021.03.29

       0012

    天然气-压缩气体在运输过程中,管道多采用无缝钢管或镀锌钢管焊接、丝接而成。因在施工成本、施工进度、管道严密性上的优势,管道全自动焊工艺被广泛采用。同时由于压缩气体传输的特殊性,工程管道应满足用户对压缩空气流量、压力及品质的要求,这对管道焊接质量提出了更高要求,焊接作业需更加严谨操作。

20210329-1

1、首先,在焊接作业前应制定严格的管道焊接管理制度,从人机料法环几个方面开展准备工作与管理,在生产安全、人员培训、技术方案、设备物料、质量管理等方面细化作业管理。

2、其次,根据需要选择合适的焊接材料与设备,在实际焊接作业前,确认焊接材料与设备的符合性,并根据焊接工艺评定结果,编制专项焊接工艺指导书,再次确定焊接实施技术方案;

3、根据施工方案,开展预制管道与现场安装施工作业,严格按照管道焊接操作规范,进行管道预处理与管道组对,并对对口进行检查,等厚对接错缝不超过壁厚的10%,且不大于0.5mm;不等厚对接不超过薄壁管厚的20%,且不大于2mm;管道预制采用自动焊接机操作,保证焊接质量和效率;所有管道必须采取多层焊接,在上层的熔渣、裂纹或其他缺陷彻底清楚厚,进行下一层焊接;

4、依照管道焊接操作规范完成焊接作业后,应按相关规定及检测标准进行外观及无损检测,并形成检测记录;焊口探伤检测前,应管线焊口编号、焊工号及布置单线图;

5、焊接缺陷如遇需要返修时,应由高水平焊工操作,分析缺陷性质,并依评定合格的返修焊接规程返修。如非裂纹性缺陷或裂纹长度小于焊缝长度8%时,可直接返修。如裂纹大于焊缝长度8%时,此焊缝必须切除;

202103252

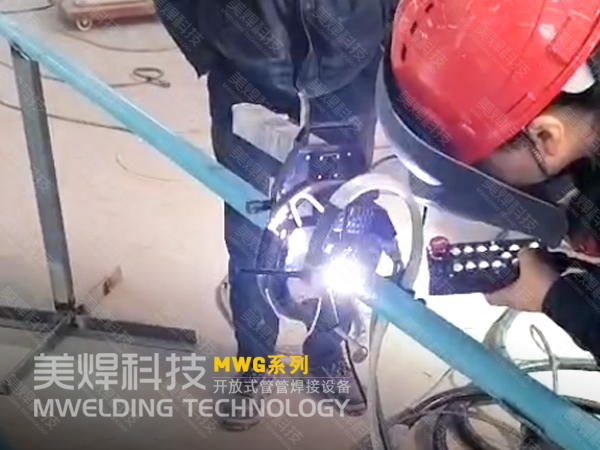

专业的管道全自动焊接机在保证焊接效率的同时,对于焊接质量及探伤要求也能有一定保证,大大提高管道焊接施工的便利性。美焊 MWG 系列开放式管管焊接设备作为一款专业的管道自动焊机,被大量应用于国内外项目施工现场,从南到北都有它的焊接身影,设备良好的操作性能和高品质的焊接效果收到了广大客户的赞许。

此款设备主要用于壁厚3~10mm的不锈钢、碳钢、钛合金等中厚壁管道焊接;设备搭载智能数字化焊接控制系统,具自动弧长、横摆及焊接测速反馈功能,成型极佳,焊缝达II级探伤要求。德国进口核心部件,精密、高效、耐用,性价比高,一键操作,简单易学。便携机身,作业灵活,支持一对一定制,并提供全流程技术服务;

产品广泛应用于能源电力、锅炉化工、石油管道、压力容器、管道安装等领域;

适用管径:

MWG-90 适合管径:Φ19-89mm

MWG-170适合管径:Φ63-168mm

MWG-325适合管径:Φ159-325mm

焊接类型:

直管--直管、直管--卡盘、直管--三通、直管--弯头、大U弯等;
